土方量的计算在很多领域都会涉及到，如露天矿开采、土地开发整理、工程施工等。土方量计算的准确度直接关系到工程的费用概算及方案选优。在现实中的一些工程项目中，因土方量计算的精确性而产生的纠纷也是经常遇到的。如何快速准确的计算出土方量就成了人们日益关心的问题。

传统的土方量测量方法已经呈现出各种弊端，需要人工现场进行测量，不但耗时费力，人力成本高，而且获取的数据通过人为层层流转，容易出现数据漏测、错测等问题，精度难以保证。利用无人机倾斜摄影测量的方法进行土方计算，不仅不受场地障碍的影响，外业时间短、工作效率高、快捷方便，而且能够简化内业操作流程，实现一体化土方计算。

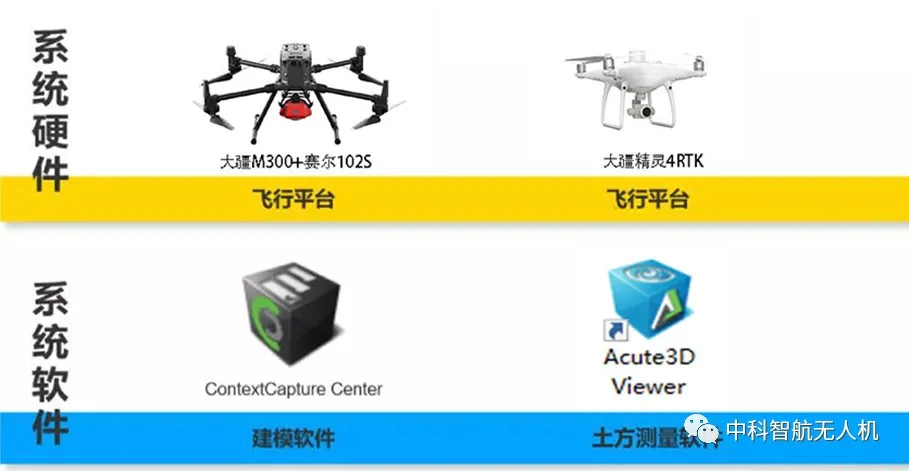

土方量测量系统构成

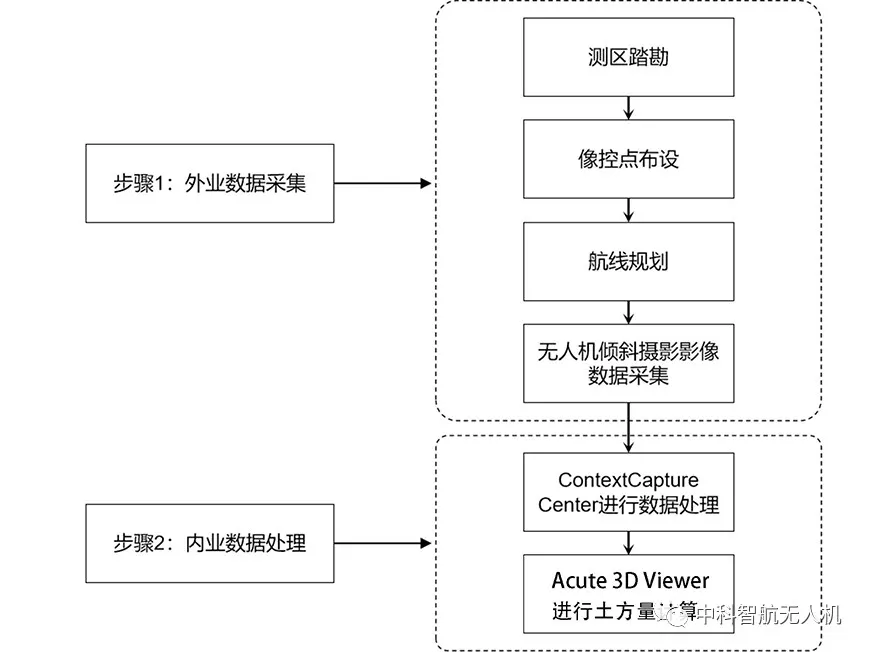

土方量测量流程

首先进行测区踏勘与资料收集，使用大疆APP进行航线规划设计，通过大疆大疆精灵4RTK获取测区真彩色影像，外业像控布设完成后进行倾斜航空摄影。

其次，通过ContextCapture软件进行实景三维建模，基于三维模型通过Acute3DViewer软件进行土方量测量。

01.航线规划采用大疆APP五边航线+低空环绕，这样可以更清晰还原拍摄物体的表面纹理。

▲航线规划

02.建模软件进行空三处理、三维重建等系列操作，无需人工干预，最终输出OSGB格式的具有真实纹理的高分辨率的实景三维模型。

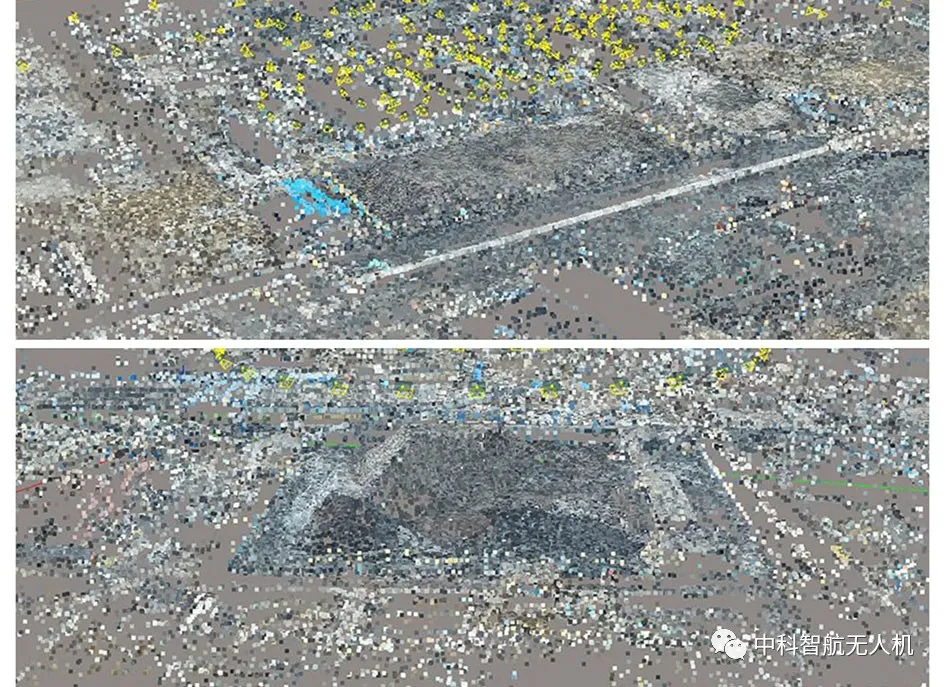

▲空三处理

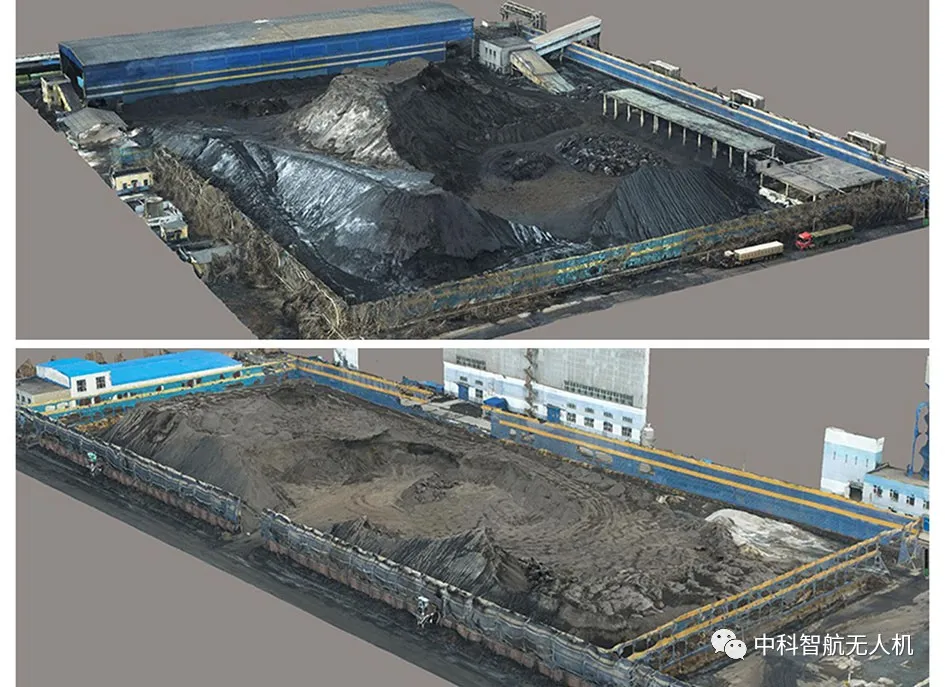

▲三维模型

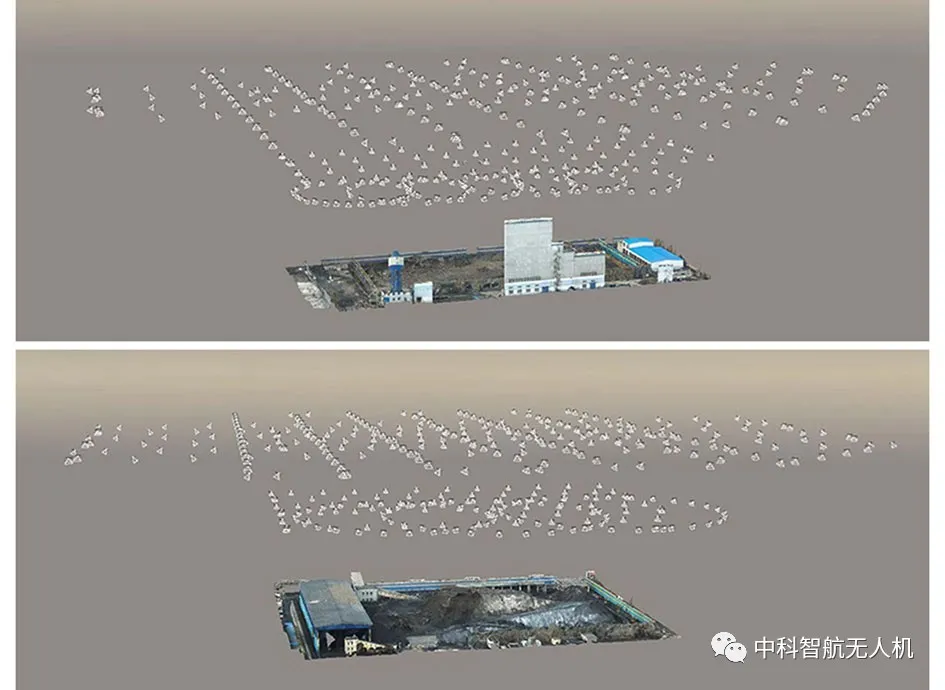

▲三维模型系统展示

03.土方量测量

三维模型完成后，利用土方量测量软件进行测量工作。

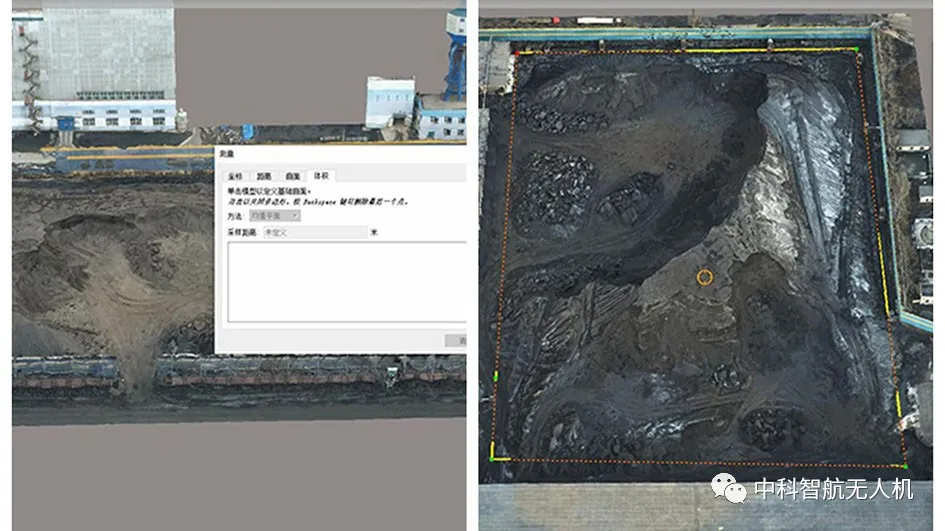

▲范围进行规划

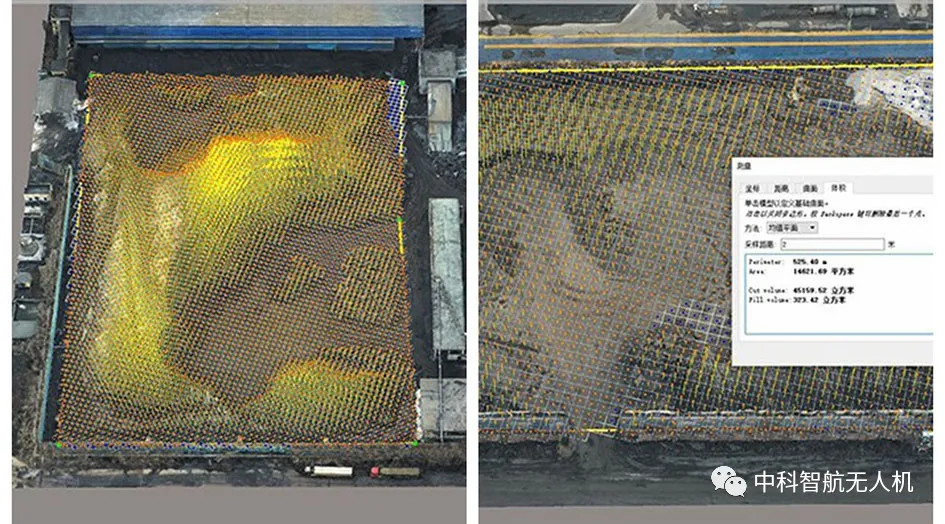

▲土方量进行计算

三维模型浏览链接

http://p.tuxingis.com/w?s=yAVN7j
